1 组成结构

温控器主要由液晶屏、按键、控制电路组成。控制部分集成无线传输模块，可与电动阀进行通信。

2 工作原理

通过按键调整设置温度，设备通过判断设置温度与实时室内温度的大小进行对电动阀的操作，当室内温度超过设置温度1℃时，电动阀关闭；当室内温度低于设置温度时，电动阀开启。

温控器通过液晶屏幕显示阀门的开关状态、实时温度、设置温度、信号强度等信息。

相同用户信息的电动阀和温控器可以进行无线通信。

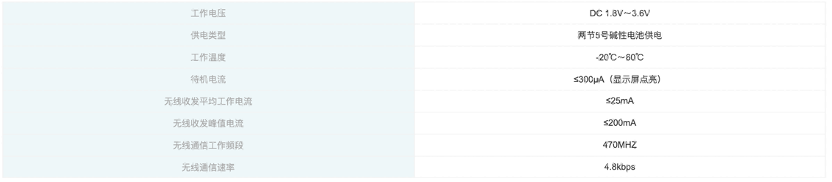

3 主要数据

阀门状态：开启或者关闭，通过无线从阀门处获取。阀门未正常开启或者关闭时，显示异常。

累计开阀时间：通过无线从阀门处获取。

累计热量：通过无线从阀门处获取。

室内温度：通过温度传感器直接检测得出。设计检测精度为±0.5℃。

设置温度：住户通过按键操作。可以通过上位机下发范围控制或者固定设置温度。

电池电量：通过电压检测模块检测得出。普通电池设计使用寿命为2年，但是实际使用中建议用户每年更换一次电池。如果供暖季结束后不及时取出电池，会造成因为电池漏液导致的产品损坏。

4 产品特点

清晰的显示：直观的电池电量及无线信号强度；清晰的阀门状态；精确的时钟；准确的实时温度与设置温度、供水温度与回水温度；直观的累计用热、累计时间统计。

无线频偏自动校正：因为使用环境不同，不同设备的元器件老化程度不同，频率会发生偏移，温控器定期自动扫描最佳频段，并自动记录，然后固定使用此频段与阀门通信，保证通信稳定性。

多信道通信：温控器和电动阀之间通信可以采用16信道，可以避免设备之间互相干扰。

红外配置：温控器有红外接口，可以直接通过手持配置器进行信息编码配置，也可以读取内部信息。

超低功耗设计：液晶屏幕以及无线通信部分均采用超低功耗设计，保证电池使用寿命。
